Outils de navigation

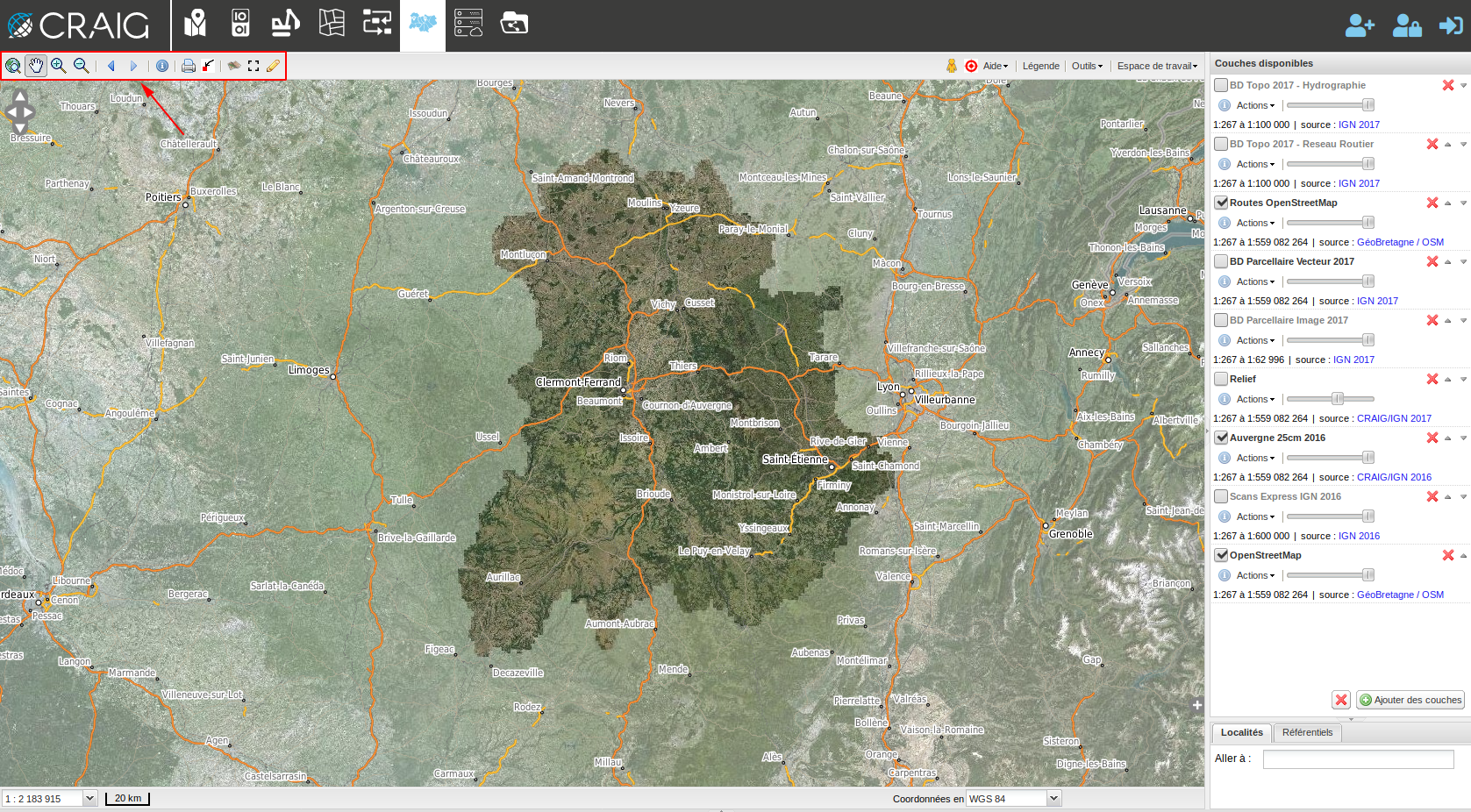

La barre d'outils de navigation qui se trouve en haut à gauche de la carte vous permet d'interagir avec la carte (déplacement, zoom...)

Utilisation des outils :

Zoom sur la France (étendue globale)

Déplacement dans la carte

Zoom avant / zoom arrière '+ SHIFT : zoom sur l'emprise dessinée)

Zoom Précédent / zoom suivant

Interrogation de la (des) couches active(s)

Impression de la partie visible de la carte à l'écran

Zoomer sur une adresse

Charger un fond de plan supplémentaire

Afficher la carte en plein écran

Ensemble d'outils permettant de dessiner différentes formes sur la carte



Gestion des fonds de carte ou des couches

Pour qu'une couche soit visible dans la carte, il faut que la case devant le nom de la couche soit cochée . Si la case n'est pas cochée la couche est pré-chargée dans la visionneuse mais elle n'est pas visible.

En cliquant sur  la couche est supprimée du menu et de la visionneuse.

L'ordre des couches dans le panneau Couches disponibles est important : la couche tout en haut du panneau sera affichée dans la carte au dessus de toutes les autres, de même celle en bas du panneau sera affichée en dessous de toutes les autres dans la carte. Pour gérer la superposition des couches dans le panneau Couches disponibles et donc dans la carte il faut utiliser les boutons .

Enfin vous pouvez gérer la transparence d'une couche , lorsque le curseur est à droite il n'y a aucune transparence, lorsque le curseur est à gauche la couche est totalement transparente, toutes les valeurs intermédiaires sont possibles entre ces 2 positions.

Dans la visionneuse, vous avez l'affichage ci-dessous :

représentation du réseau hydrographique provenant de la BD Topo de l’IGN : Non affichée ( = non visible dans la carte)



représentation du réseau routier provenant de la BD Topo de l’IGN : Non affichée ( = non visible dans la carte)



représentation du réseau routier provenant de Open StreetMap : Affichée (=visible dans la carte)



représentation des parcelles sous forme de vecteur provenant de la BD Parcellaire Vecteur de l'IGN : Non affichée ( = non visible dans la carte)



représentation des parcelles sous forme d'image provenant de la BD Parcellaire Image de l'IGN : Non affichée ( = non visible dans la carte). Cette couche ne s'affiche qu'entre les échelles 1:267 et 1:62996



représentation du relief provenant du CRAIG : Non affichée. Si la case est cochée, la couche s'affichera avec une transparence permettant d'apercevoir les couches placées dessous. Cette transparence se règle avec le curseur horizontal.

photo aérienne de 2016 réalisée par le CRAIG (plus précise sur les agglomérations (résolution 10cm) que sur les départements (résolution 25cm)) : Affichée (en dessous du calque des Routes OpenStreetMap)

représentation du territoire sus forme d'images cartographiques provenant du scan express de l'IGN : Non affichée ( = non visible dans la carte). Cette couche ne s'affiche qu'entre les échelles 1:267 et 1:600 000

représentation du territoire avec le réseau routier, l’occupation du sol, la toponymie... provenant de Open Street Map : Affichée (mais cachée par la photo-aérienne).
